Кабель силовой с изоляцией из сшитого полиэтилена на напряжение 1 кВ АПвБбШп(з)



Кабели изготавливаются в соответствии с ТУ 16.К71-277-98 изм. К71.717-2004 и ГОСТ 16442-80. Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60 502-1.

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ номинальной частотой 50 Гц в сетях с изолированной и заземленной нейтралью.

Для прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод, за исключением пучинистых и просадочных грунтов.

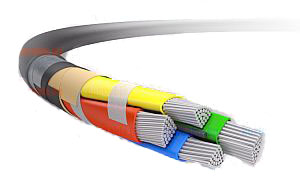

Конструкция

  1. Токопроводящая жила:
    • материал и сечение жил:
      алюминий:
      2 от 4 до 240 мм2 (однопроволочная жила - ОЖ),
      2 от 25 до 240 мм2 (многопроволочная жила);
    • количество жил: 3+1, 4, 5.
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил).
  3. Центральное заполнение.
  4. Скрепляющая обмотка.
  5. Двухслойная поясная изоляция (внутренний слой – резина, наружный – полиэтилен или ПВХ пластикат).
  6. Броня из двух стальных оцинкованных лент.
  7. Защитный шланг из полиэтилена.

Кабель марки АПвБбШп(з) изготавливается в соответствии с требованиями МКС «Мосэнерго».

Технические характеристики

Параметр Значение
Номинальное переменное напряжение частоты 50 Гц, кВ 1,0
Максимальное переменное напряжение частоты 50 Гц, кВ 1,2
Испытательное постоянное напряжение, 5 мин., кВ 5
Сопротивление изоляции при рабочей температуре жилы, МОм х км 50
Рабочая температура жил, °С +90
Допустимый нагрев жил при работе в аварийном режиме, °С +130
Максимальная температура жил при коротком замыкании, °С +250
Эксплуатация при температуре окружающей среды, °С -60/+50
Монтаж без предварительного подогрева при температуре не ниже, °С -20
Радиус изгиба кабелей, наружных диаметров 7,5
Гарантийный срок эксплуатации, год 5
Срок службы кабелей, не менее, год 30

Длительно допустимые токовые нагрузки

Номинальное сечение жилы, кв.мм. Допустимые нагрузки кабелей, А
с алюминиевыми жилами
в земле на воздухе
4 39 31
6 46 40
10 67 58
16 87 78
25 113 102
35 137 126
50 166 158
70 201 194
95 240 237
120 272 274
150 310 317
185 384 363
240 401 428
